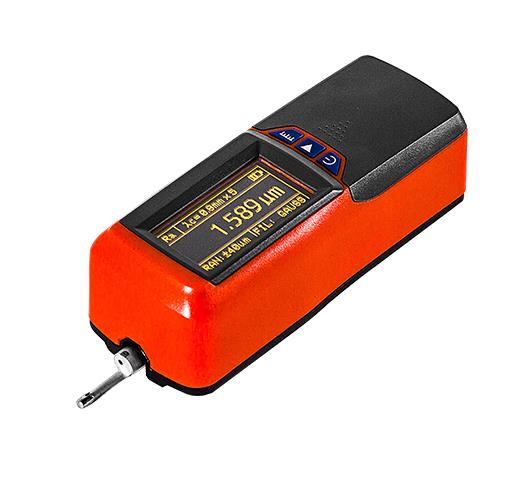

基本原理
本儀器在測量工件表面粗糙度時，先將傳感器搭放在工件被測表 面上，然后啟動儀器進行測量，由儀器內部的精密驅動機構帶動傳感器沿被測表面做等速直線滑行，傳感器通過內置的銳利觸針感受被測表面的粗糙度，此時工件被測表面的粗糙度會引起觸針產生位移，該位移使傳感器電感線圈的電感量發生變化，從而在相敏檢波器的輸出端產生與被測表面粗糙度成比例的模擬信號，該信號經過放大及電平轉換之后進入數據采集系統，DSP 芯片對采集的數據進行數字濾波和參數計算，測量結果在顯示器上給出，也可在打印機上輸出，還可以與 PC 機進行通訊。
傳感器
傳感器性能指標 |
檢測原理 | 電感式 |
測量范圍 | 160μm |
針尖半徑 | 5μm |
針尖材料 | 金剛石 |
觸針測力 | 4mN(0.4gf) |
觸針角度 | 90° |
導頭縱向半徑 | 45mm |
規格參數
項目 | BM941 |
測量范圍 | Z 軸 （垂直） | 160μm |
X 軸 （水平） | 17.5mm |
分辨率 | Z 軸 （垂直） | 0．01μm/±20μm |
0．02μm/±40μm |
0．04μm/±80μm |
測量項目 | 參數 | Ra Rz==Ry(JIS) Rq Rt==Rmax Rp Rv R3z R3y Rz(JIS) Rs Rsk Rku Rsm Rmr |
標準 | ISO,ANSI,DIN,JIS |
圖形 | 支承率曲線， |
濾波器 | RC,PC-RC,Gauss,D-P |
取樣長度 | 0.25,0.8,2.5mm |
評定長度 | Ln= lr×n n=1~5 |
傳感器 | 測量原理 | 位移式差動電感 |
觸針 | 天然金剛石，90 錐角，5μm 針尖半徑 |
測力 | <4mN |
導頭 | 硬質合金，滑行方向半徑 40mm |
滑行速度 | lr=0.25, Vt=0.135mm/s |
lr=0.8, Vt=0. 5mm/s |
lr=2. 5, Vt=1mm/s |
返回 Vt=1mm/s |
示值誤差 | 不大于±10% |
示值變動性 | 不大于 6% |
電源 | 內置鋰離子充電電池，用 DC5V,800mA 充電器充電 |
外形尺寸 | 141×55×40mm |
重量 | 約 400g |
工作環境 | 溫度：- 20℃ ~ 40℃；濕度：< 90% RH |
儲存運輸環境 | 溫度：- 40℃ ~ 60℃；濕度：< 90% RH |
測量參數
參數 | 顯示范圍 |
Ra Rq | 0.005μm ~ 16μm |
Rz; R3z ; Ry ; Rt; Rp; Rm | 0.02μm ~ 160μm |
Sk | 0 ~ 100% |
S; Sm | 1mm |
tp | 0 ~ 100% |
標配配置
主機 | 1臺 |
標準傳感器 | 1支 |
多刻線樣板 | 1塊 |
樣板支架 | 1個 |
活動支架 | 1套 |
電源適配器 | 1個 |
USB充電電纜 | 1根 |
儀器箱 | 1個 |
使用說明書 | 1 本 |
合格證 | 1 張 |
保修卡 | 1 張 |
