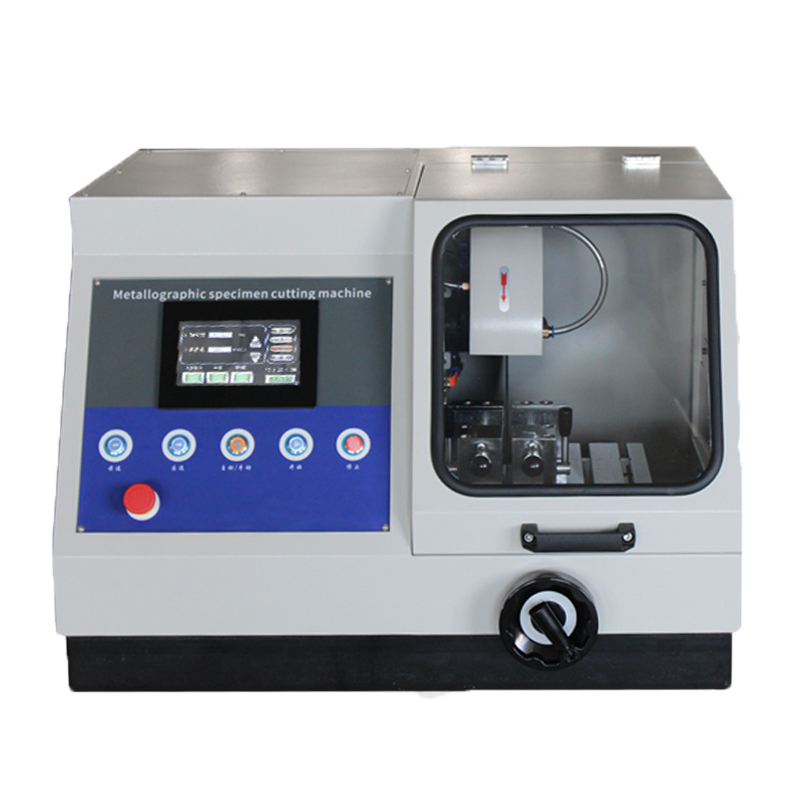

QGZ-100B型切割機可以切割直徑為100mm以內的圓形工件，還可以切割高100mm、深200mm以內的長方形試樣。該機通過自循環冷卻系統對試樣進行冷卻，以防止試樣在切割過程中過熱而燒壞組織。本機還可以因切割不同的試樣而對切割速度進行設定，從而提高了切割試樣的質量。該機分手動切割和自動切割。大容積的切割室，便于切割者使用，是大專院校、工廠企業金相試驗的制樣設備之一。
技術參數
1、鋼殼體 | 8、封閉式切割 |
2、超大切割室 | 9、取樣結束切割刀自動復位功能 |
3、手動/自動雙重切割方式 | 10、切割前可預調進刀速度 |
4、屏顯式控制系統，直接選擇切割速度 | 11、主機、冷卻系統一體式 |
5、自動2通道冷卻系統，避免試樣塊燒 | 12、工作臺Y向移動行程200mm |
6、實時跟蹤顯示進刀深度（液晶數顯） | 13、進刀行程任意設定（0-200mm） |
7、模式化編程更適合批量切割取樣 |
|
技術規格 |
切割室外殼 | 鋼板 |
最大切割直徑 | 100mm（管材） |
有效進刀長度 | 200mm |
進刀深度跟蹤 | 液晶數顯 |
平臺Y向移動 | 200mm |
切割臺尺寸 | 290X300mm |
切割片規格 | 250X2.5X32mm |
夾持臺規格 | 夾具臺分左右，中央切刀口 |
切割方式 | 手動/自動 |
送給方式 | 任意調節（手，自兩用） |
切割速度 | 0.1-2.5mm/s,自動切割方式可以選擇：間歇式切割（金屬工件）與連續切割（非金屬工件） |
進刀距離 | 任意設定（0-200mm） |
復位方式 | 自動復位 |
冷卻系統 | 自動（水冷2通道） |
水箱容量 | 65L |
主軸轉速 | 2200r/min |
電機功率 | 3KW |
機臺形式 | 臺式 |
外形尺寸 | 950×880×1250mm |
電源 | 380V |
重量 | 220KG |
標準配置 |
主機 | 一臺 |
冷卻系統 | 一套 |
隨機工具 | 一套 |
推進夾具 | 兩付 |
金相專用防銹冷卻液 | 一桶 |
金相專用切割片 | 1片 |
技術文件 | 說明書一份、合格證一份、保修卡一份 |
其他 |
特殊工件可定做：圓盤夾具、齒條夾具、萬能夾具 |
