產品簡介:

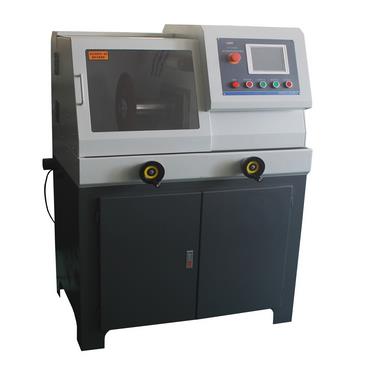

QGZ-100XP手動/自動一體金相切割機是集手動方式和自動方式于一體的切割機；具備X軸、雙Y軸動工作臺，進行自動/手動Y軸方向連續的切割功能；該設備可以用于各種形狀、尺寸和材料的樣品切割。其切割能力可以滿足生產檢驗和實驗室日常檢測切割樣品之用。
產品特點:
l 采用單片機－PLC自動控制，實現全自動切割;
l 樣品、切割片可獨立移動（雙Y軸），切割樣品尺寸更大，更靈活
l 樣品在夾持狀態下，可精密橫向移動，移動精度小于0.1毫米，特別有利于薄片樣品的平行切割。
l 主電機通過變頻器進行驅動，具備從500RPM到3000PRM的轉速調整范圍，并且轉速穩定不會因負載改變，滿足了各種不同材料的切割需要。
l 獨創的震動（進刀－退刀－進刀）切割模式，使樣品切割部位充分冷卻，保證切割的樣品不再被燒傷；
l 內置9種切割模式。根據樣品材料的軟、硬程度，對于九種對應的切割參數，這些參數可修改、保存；
l 自動工作狀態時，自動進刀、退刀，進刀、退刀速度可設置；
l 可完全手動操作，不受自動方式影響；
l 采用帶有磁性系統的過濾水箱，循環水通過磁性系統時，切割時產生的金屬切割碎屑被磁性系統吸出并排除出去，提高樣品切割的效果和循環水的利用次數，并且避免堵塞實驗室的排水系統；
l 采用全封閉結構，透明防護罩，增加觀察視野，橫向移門方式，簡單輕松，不占用空間；
l 快速夾緊機構，裝卡試樣方便；
l 鉗口和工作臺面等主要零部件均采用不銹材料制成，使用壽命長；
l 急停，空氣開關為操作者提供保護；
主要參數:
名稱 | 規格 |
切割片 | 350*2.5*32 |
主軸轉速 | 500-3000r/min |
進給速度 | 0.01-3mm/s |
切割行程（Y軸） | 200mm |
切割行程（X軸） | 45mm |
切割方式 | 手動/自動 |
最大切割能力 | φ100mm圓棒或配專用夾具最大可切：長200x寬240x高80mm的長方體 |
工作臺夾持最大長度 | 120mm |
工作臺尺寸 | 282mm*240mm |
切割夾具 | 快速推拉式一組，鉗口高度60mm |
按鍵控制 | 液晶觸摸屏，按鈕 |
照明 | 雙lED照明燈 |
冷卻裝置 | 兩道冷卻水及一道冷卻水槍 |
磁性過濾循環水箱 | 80L |
伺服電機 | 功率：4KW |
緊急制動裝置 | 急停開關 |
電源： | AC380V 50HZ |
外形尺寸 | 1050*800*1471mm |
重量 | 300KG |
標準附件
名稱 | 數量 | 名稱 | 數量 |
金相試樣切割機 | 1臺 | 喉箍14-27 | 2個 |
冷卻水箱+磁性分離器 | 1套 | 進水管Φ19 | 1根 |
扳手36 | 1把 | 鋼絲管64mm | 60cm |
扳手22-24 | 1把 | 切割片 | 1片 |
扳手14-17 | 1把 | 切割潤滑液 | 1桶（4L） |
內六角4mm（帶手柄） | 1把 | 喉箍52-76 | 1個 |
內六角6mm（帶手柄） | 1把 | 技術文件：產品說明書1份、產品合格證1份 |
|
|
|
|
|
