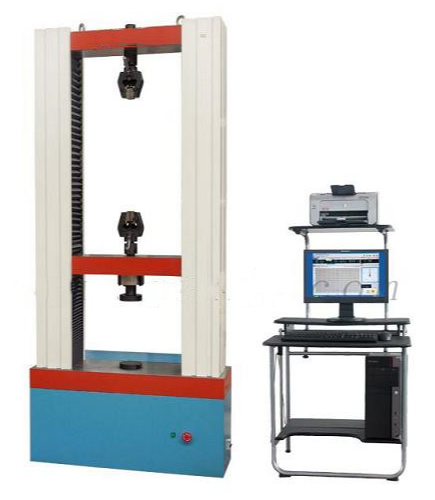

鋁合金外罩，高精度滾珠絲杠副使傳動更加平穩整機剛性高，運行平穩；超大的試驗寬度，滿足客戶需求； 臺灣交流伺服電機驅動，響應快；傳感器精度高，穩定性好。中橫梁采用四根導桿和石墨自潤滑套導向，強壯的導向光杠增加設備的橫向剛性，確保橫梁線性運動。它能夠使十字街頭精確對齊，減少測量數據的差異，產生良好的整體精度。
力、變形的測量分辨率達到滿量程的1/300000；AD采樣頻率可高達300Hz；
基于高端工控領域的SOC高端微處理器作為系統平臺，集測量、控制于一體，功能更強大，性能更穩定；采用力、變形、位移三閉環全數字控制，控制環之間自動切換，且平穩過渡?？刂扑惴ú捎孟冗M(jìn)的神經元自適應PID控制算法，無需繁瑣的PID參數設置，初學者也能輕松完成專業試驗任務；4路24bit A/D高數據采集通道配合先進的數字濾波技術，采集數據更加準確、穩定、可靠；2路高速光電編碼器（5MHz）信號采集通道，可選用更多輸出光碼信號的測量附件；采用10M以太網做為數據接口，方便擴展各種測量附件；采用超大規?？删幊虜?shù)字集成電路設計，體積小，功耗低、發熱少，工作特性更穩定可靠。
型號 | WDW-20、50 | WDW-100 |
結構型式 | 門式 |
試驗力（KN） | 50 | 100 |
試驗力測量范圍 | 2%~100%FS（也可根據用戶要求定制） |
試驗力示值誤差 | 優于±1% |
變形測量范圍 | 2%~100%FS（也可根據用戶要求定制） |
變形分辨率 | 0.01mm |
大變形測量范圍（選配） | 10mm-600mm |
大變形示值誤差 | 優于±1% |
大變形分辨率 | 0.01mm |
位移示值極限誤差 | 優于±1% |
位移分辨率 | 0.01mm |
試驗速度調節范圍 | 0.05-500mm/min | 0.05-500mm/min |
試驗速度控制精度 | 優于±1% |
有效拉伸空間 | 700mm | 700mm |
拉伸夾具 | 楔形拉伸夾具和壓縮附具各一套，其他夾具選配 |
電源功率 | 220V±10%、lKW | 220V±10%、l.5KW |
實驗寬度 | 500MM | 550MM |
