BM-30D便攜式現場金相顯微鏡是用于現場多種大型工件的金相檢查、失效分析的顯微鏡。它不用切割取樣，直接在工件上打磨、拋光，從而保證工件的完整性。具有攜帶輕便，功能齊全，清晰度高等特點;新穎的側向光路輸出，肉眼觀察與圖像采集同步。具備現場觀察和實驗室觀察兩種功能；現場磨拋、金相觀察都無需外接電源。是一款非常實用的用于現場金相檢測的儀器，廣泛應用于大型鍛鑄件，電力，壓力容器，石油管道的檢查。適用于航空制造、機械制造、車輛制造、鍋爐及壓力容器的制造及檢驗，石油化工、鐵路造船，電廠，電站，設備安裝，大型磨具，安全檢測、質量監督、理化試驗等行業。

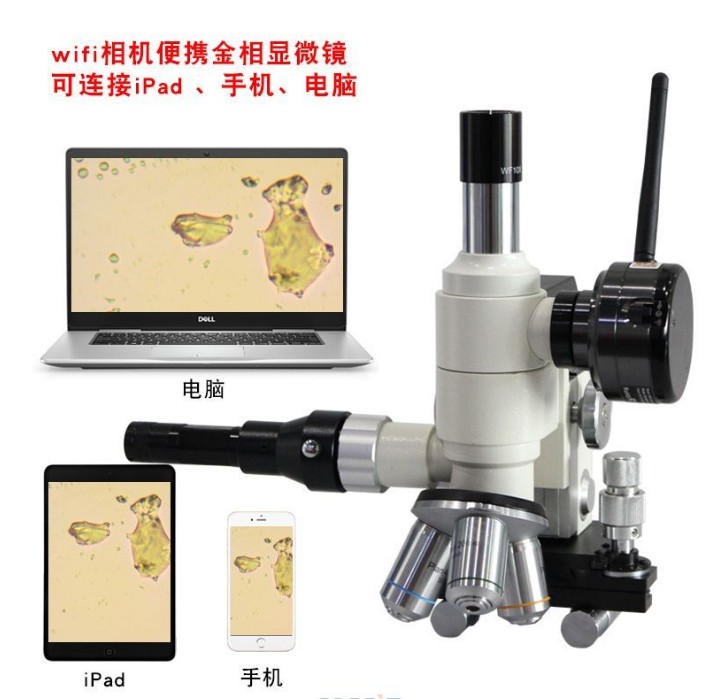

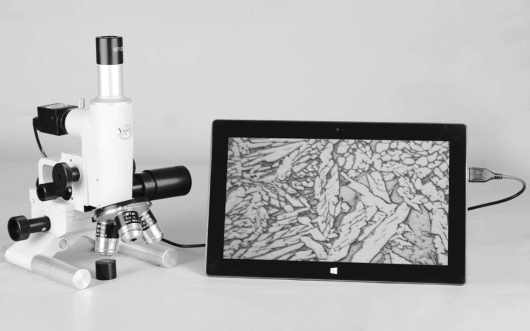

成像系統介紹：便攜式現場金相顯微鏡是通過光電轉換與數碼相機等現代電子設備結合在一起，在數碼相機屏上顯示所觀察到的實時動態高清圖像并可以通過數碼相機進行拍照或錄像，數碼相機可以另行單獨進行使用，數碼相機型有操作簡單，像素高，方便拆卸等特點。

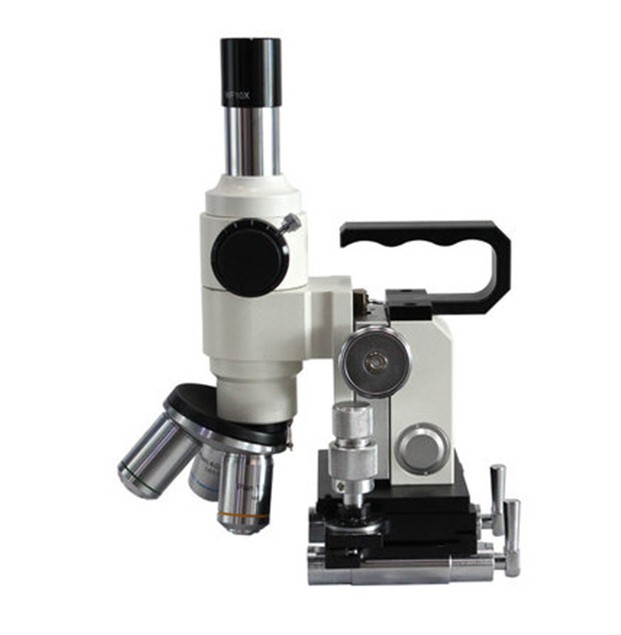

儀器介紹
1.小型精密光學結構，圖像清晰穩定
2.放大倍數100×—500×，無限遠平場金相物鏡
3.配三孔轉換器
4.反射垂直單顆大功率白色LED照明，配合新穎時尚的微動開關
5.齒輪式X，Y軸10mm移動平臺，保證橫向不自行下劃
6.專用機械通斷磁力底座，適合各種工件表面
7.快速制樣，可選配電解拋光僅需10分鐘完成拋光和浸蝕
8.可選配連接1200萬以上像素?cái)?shù)碼相機
9.可選配含視頻成像系統及可配金相分析軟件
10.粗微調節手輪，物鏡轉換變倍方便
放大倍數 | 100X-500X |
物鏡 | 標配10X、20X、40X各一只（選配50X，80X） |
目鏡 | 10X, 12.5X 各1只 |
轉 換 器 | 三孔轉換器 |
XY可移動底座 | X-Y方向行程10x10mm; 通斷磁基座最小吸附管徑30mm |
燈源 | LED攜帶式光源和6V15W鹵素?zé)?兩種光源可選 |
調焦范圍 | 粗動行程30mm 微動行程1mm |
便攜式鋁合金包裝箱 | 420X280X160mm 1只 |
重量 | 4Kg |
儀器清單
序號 | 內容 | 數量 |
1 | 便攜式金相顯微鏡主機 | 1臺 |
2 | 大視場目鏡10X、12.5X | 各1只 |
3 | 目鏡筒防塵罩 | 1只 |
4 | 無限遠平場金相物鏡10X，20X, 40X | 各1只 |
5 | LED攜帶式光源 | 各1套 |
6 | 便攜式鋁合金包裝箱 | 1只 |
7 | 說明書 | 1份 |
