功能特點：

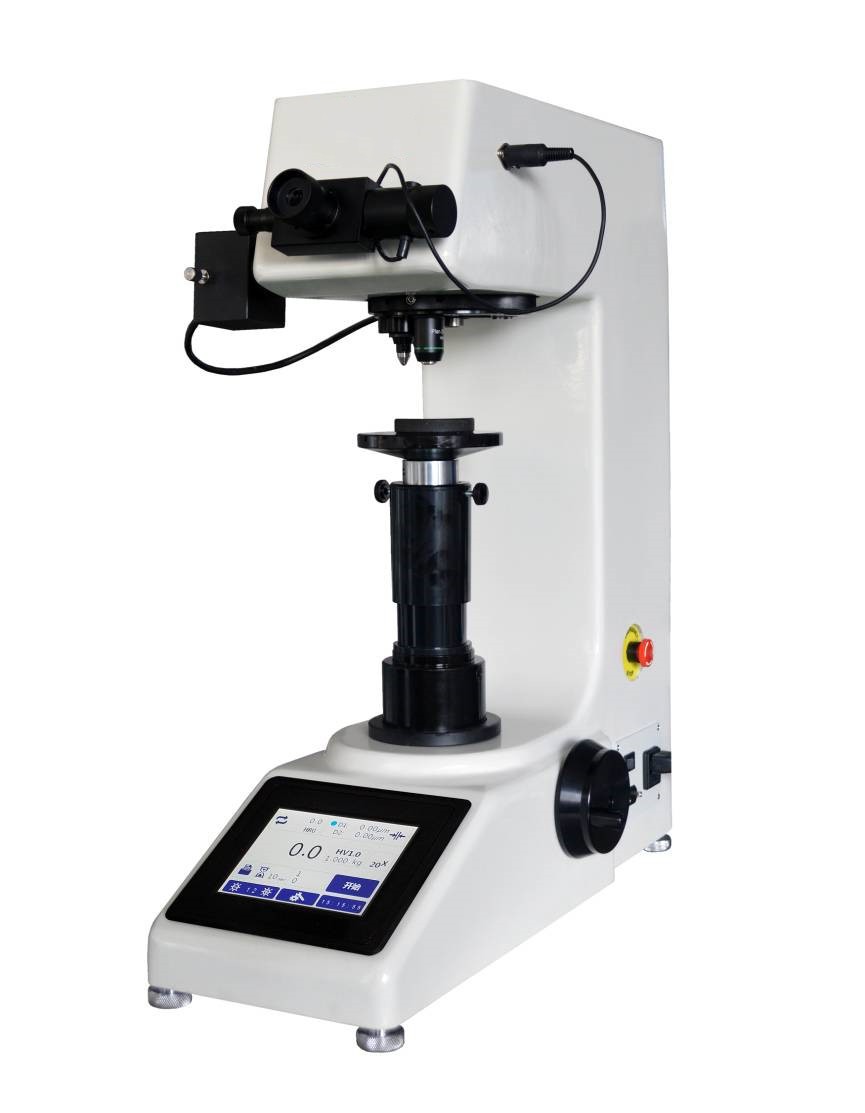

HV-50MDX數顯維氏硬度計是光、機、電一體化的新技術產品，采用閉環式加載控制系統，試驗力精度高，示值的重復性及穩定性佳。該儀器采用全新的高分辨率彩色觸摸屏，顯示直觀清晰，操作方便，顯示屏背光可調、具備節能模式。配備數顯測微目鏡，不用查表，也不用輸入壓痕對角線，在觸摸屏上直觀地顯示試驗力、壓痕長度、保荷時間、測量次數、轉換標尺、日期時間，操作時只要測量壓痕按目鏡按鈕，即可自動計算出硬度值并顯示在屏幕上。硬度測試結果實時保存，任意數據可選刪除及打印輸出，自動計算平均值；并配有RS232接口供用戶連接電腦輸出?？蛇x配LCD視屏測量裝置和CCD圖像自動測量系統。
應用范圍：
黑色金屬、有色金屬、IC薄片、表面涂層、層壓金屬；玻璃、陶瓷、瑪瑙、寶石、薄塑料等；碳化層和淬火硬化層的深度及梯度的硬度測試。
技術參數：
型號 | HV-50MDX |
試驗力 | kgf | 0.5kgf, 1kgf, 2kgf, 2.5kgf, 3kgf, 5kgf, 10kgf, 20kgf, 30kgf, 50kgf |
N | 4.90N, 9.80N, 19.6N, 24.5N, 29.4N, 49N, 98N, 196N, 294N, 490N |
測試模式 | HV/HK |
硬度測試范圍 | 1HV~2967HV |
硬度值分辨率 | 0.1HV |
試驗力施加方法 | 自動（加載/保荷/卸載） |
物鏡和壓頭切換 | 自動切換 |
數據輸出 | 內置打印機，RS232接口 |
硬度讀取 | 彩色觸摸屏，數據可存儲 |
轉換標尺 | HK, HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRK, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HS, HB |
物鏡 | 10×，20× |
目鏡 | 10×數顯測微目鏡 |
總放大倍數 | 100×，200× |
有效視場 | 10×：800μm，20×：400μm |
測微鼓輪最小度值 | 10×：0.25μm，20×：0.13μm |
保荷時間 | 0~60s |
光源 | 鹵素?zé)艄庠?/span> |
試樣最大高度 | 185mm |
壓頭中心至機壁距離 | 130mm |
電源 | AC220V，50Hz |
執行標準 | ISO 6507，ASTM E92，JIS Z2244，GB/T 4340.2 |
外形尺寸 | 530×280×630mm，外箱尺寸620×450×760mm |
重量 | 凈重35kg，毛重47kg |
標準配置：
名稱 | 數量 | 名稱 | 數量 |
儀器主機 | 1臺 | 10×數顯測微目鏡 | 1只 |
金剛石維氏壓頭 | 1只 | 10×，20×物鏡 | 各1只 |
Φ108mm平面試臺 | 1個 | Φ40mm V型試臺 | 1個 |
標準硬度塊400~500 HV5 | 1塊 | 標準硬度塊 700~800 HV30 | 1塊 |
水平調節螺釘 | 4只 | 水平儀 | 1個 |
內六角扳手2.5mm | 1把 | 螺絲刀 | 1把 |
保險絲1A | 2個 | 鹵素?zé)?2V、15~20W | 1個 |
電源線 | 1根 | 防塵罩 | 1只 |
產品合格證 | 1份 | 產品說明書 | 1份 |
打印機說明書 | 1份 |
|
|
