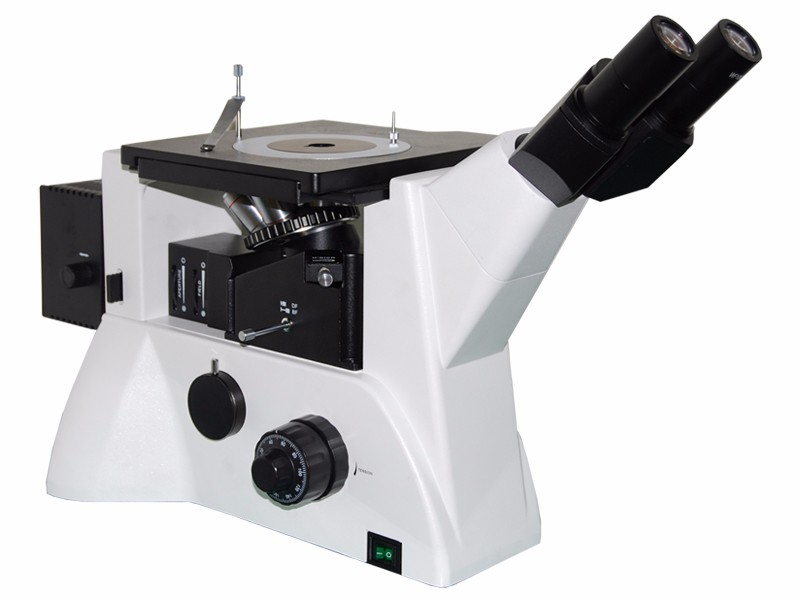

BM-4XF倒置金相顯微鏡采用無限遠光學系統與模塊化的功能設計理念，可以方便升級系統，實現偏光觀察等功能。緊湊穩定的高剛性主體，充分體現了顯微鏡操作的防振要求。符合人機工程學要求的理想設計，使操作更方便舒適，空間更廣闊。適用于金相組織及表面形態的顯微觀察，是金屬學、礦物學、精密工程學研究的理想儀器。
標準配置表
技術規格 | ||
目鏡Eyepiece | 大視野WF10X(視場數Φ22mm) | |
物鏡 (無限遠長工作距離平場消色差物鏡) | （配明場物鏡） | PL L10X/0.25 工作距離：20.2 mm |
PL L20X/0.40 工作距離：8.80 mm | ||
PL L40X/0.70 工作距離：3.68 mm | ||
PL L100X/0.85（干式Dry） 工作距離：0.40 mm | ||
目鏡筒 | 45?傾斜,瞳距調節范圍53~75mm. | |
調焦機構 | 粗微動同軸調焦,帶鎖緊裝置,微動格值:2μm. | |
轉換器 | 五孔(內向式滾珠內定位) | |
載物臺 | 機械移動載物臺，外形尺寸：242mmX200mm，移動范圍30mmX30mm. | |
圓形可旋轉載物臺板尺寸：最大外徑Ф130mm，最小通光口徑小于Ф12mm. | ||
照明系統 | 6V30W鹵素?zé)?，亮度可調,適用于BM-4XF | |
12V50W鹵素?zé)?，亮度可調,適用于BM-4XFD | ||
內置視場光闌、孔徑光闌與拉板式起偏器 | ||
配磨砂玻璃，黃、綠、藍濾色片 | ||
選配件
名稱 | 類別/技術參數 | 編號 | |
目鏡 | 分劃目鏡10X（Φ22mm） | 1122010 | |
物鏡 | PL L5X/0.10 工作距離：26.12 mm | 明視場 | 2260105 |
PL L40X/0.60 工作距離：3.98 mm | 2260140 | ||
PL L60X/0.70 工作距離：3.18 mm | 2260360 | ||
PL L80X/0.80 工作距離：1.28 mm | 2260180 | ||
PL L40X/0.60 BD 工作距離：3.00 mm | 明、暗視場 | 2120140 | |
PL L60X/0.75 BD 工作距離：1.90 mm | 2120160 | ||
PL L80X/0.80 BD 工作距離：0.80mm | 2120180 | ||
PL L100X/0.85 BD 工作距離：0.4 mm | 2120111 | ||
CCD接頭 | 0.5X | 812004 | |
1X | 812002 | ||
0.5X帶分劃尺,格值0.1mm/格 | 812003 | ||

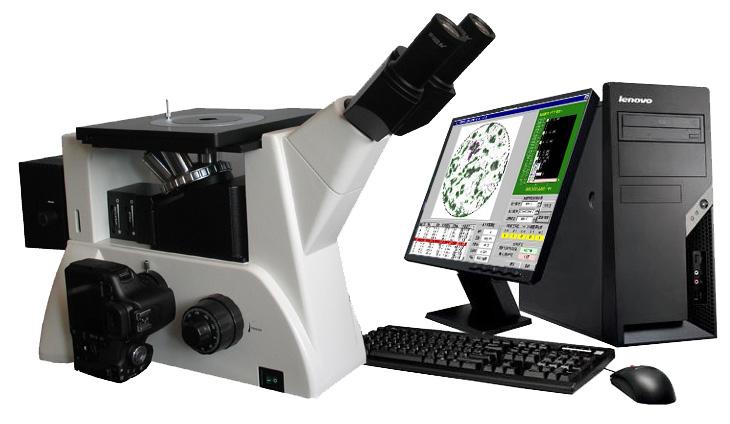

攝像儀 | DV-1(帶USB和Video輸出) | 800001 | |
DV-2(帶USB輸出) | 800003 | ||
DV-3(帶Video輸出) | 800005 | ||
數碼相機接頭 | CANON(EF) NIKON( F) | 820001 | |
