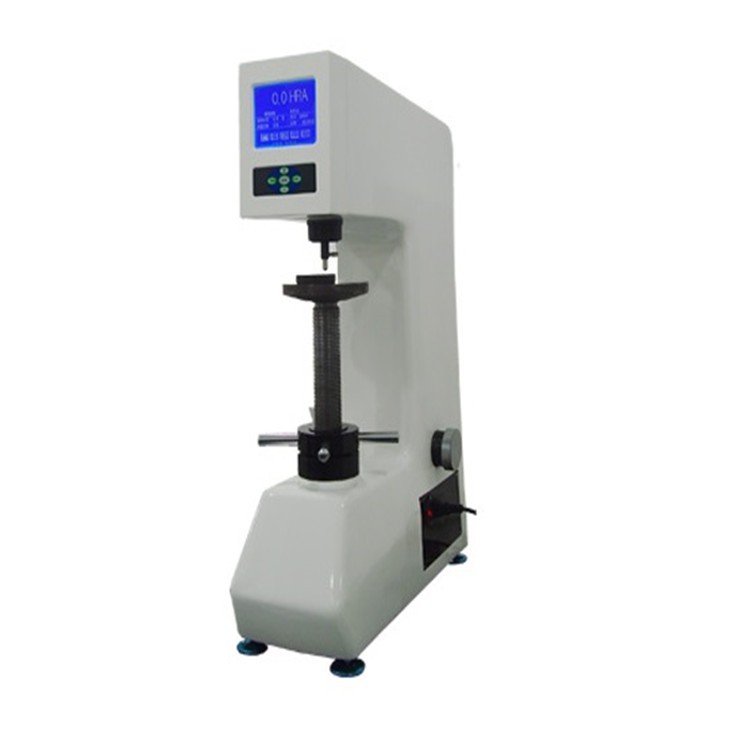

為使大家能夠更好地應(yīng)用數(shù)顯洛氏硬度計(jì)，今天小編帶大家來(lái)了解一下這類(lèi)產(chǎn)品應(yīng)用時(shí)的十大要點(diǎn)：

　　1、在進(jìn)行硬度測(cè)試時(shí)，相關(guān)設(shè)備不應(yīng)該受沖擊及振動(dòng)，以防影響操作。

　　2、當(dāng)硬度計(jì)檢測(cè)硬度時(shí)，一定要保證被測(cè)力的方向與試樣的檢測(cè)面垂直。注意觀察，看一下它們是不是垂直的。

　　3、在任何的狀況下，不能允許壓頭接觸測(cè)試臺(tái)和支架和樣品。要保證樣品的支撐面、支架、臺(tái)面不可以出現(xiàn)壓痕。

　　4、檢測(cè)時(shí)，應(yīng)均勻、平穩(wěn)地施加檢測(cè)力，不可以猛加檢測(cè)力，否則的話會(huì)產(chǎn)生沖擊和振動(dòng)。

　　5、當(dāng)施加初檢力時(shí)，指針或指示線不可以超出數(shù)顯洛氏硬度計(jì)規(guī)定的范圍，否則的話應(yīng)卸下檢測(cè)力，并在試樣上另一位置進(jìn)行檢測(cè)。初始測(cè)試壓力維持時(shí)間不可以超出3s。

　　6、在調(diào)整指示值指示器達(dá)到零時(shí)，應(yīng)在1至8秒內(nèi)施加全部主探測(cè)力。

　　7、對(duì)于低硬度材料，經(jīng)協(xié)商后，試驗(yàn)力維持時(shí)間能夠延長(zhǎng)，通常允許差2秒左右。

　　8、每件樣品的檢驗(yàn)點(diǎn)數(shù)不可以少于4點(diǎn)，而對(duì)于批量樣品，則可適度減少點(diǎn)數(shù)。

　　9、兩相鄰壓痕中心間隔起碼是壓痕直徑的4倍，但不可以低于2mm。壓痕中心距試樣的邊緣距離起碼是壓痕直徑的2.5倍，但不可以低于1mm。

　　10、掌握數(shù)顯洛氏硬度計(jì)精確的總測(cè)力維持時(shí)間，隨后卸除主測(cè)力，維持初試驗(yàn)力，在一小段時(shí)間內(nèi)穩(wěn)定后，就可以進(jìn)行讀數(shù)。
